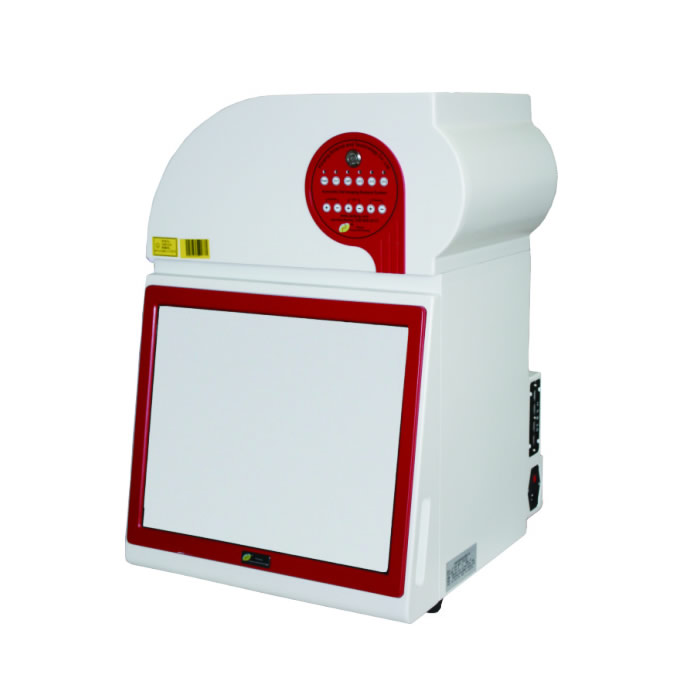

培清JS-M6,JS-M6PH荧光化学发光成像系统
所属分类:荧光化学发光凝胶成像

产品型号:培清JS-M6,JS-M6PH

     培清JS-M6,JS-M6P荧光化学发光成像系统可对ECL发光等直接曝光成像,并获得实验结果。以往实验室主要使用暗室曝光压片进行ECL检测,但建造暗室成本高而且浪费实验室空间,曝光步骤繁琐,冲洗X胶片时还会接触到有毒的化学试剂。化学发光成像系统的使用已经逐渐取代传统的暗室压片曝光检测。

产品介绍

简介 (培清科技公司是专业分子生物学实验室仪器制造商,所有产品仅供科研实验室使用,不能用于人体临床诊断)
培清JS-M6,JS-M6PH荧光化学发光凝胶成像系统是即插即用型一体机,适用于化学发光、多色荧光检测与普通凝胶检测,选用了高分辨率低照度进口制冷CCD,并结合大光圈电动镜头,可捕获到极微弱的荧光和化学发光信号。深度制冷的CCD,最大程度的消除了背景噪声,超大光圈电动镜头,收集微弱信号。可选的多种荧光光源以及多位电动滤光片轮,满足核酸成像、ECL成像等多种实验需求。

性能特点
►可通过仪器上的LCD显示屏17寸显示屏,不用外置电脑(可选触摸屏)进行成像和分析。
►可通过 F/0.80, 高清晰大口径高通透定焦镜头与高灵敏度数码制冷CCD的结合,使实验者摆脱烦琐的传统的暗室胶片曝光方式,方便快速高效地获得化学发光的实验结果。
►可通过化学发光、多色荧光与普通凝胶检测的一体化设计,提高实验的效率。
►可通过电脑进行聚焦、透射光源及反射光源的全自动控制。
►可通过电脑进行化学发光图像的实时观测。
►可通过一键拍摄无需揣摩曝光时间,一键完成western blot结果成像。
►可通过一次拍摄无需任何操作即可将marker图像与化学发光图像自动叠加并且自动生成三种不同效果的化学发光图像。
►可设定连续采样的次数、起始及终止曝光时间,进行动态连续拍摄而方便获得最佳条件和效果的实验结果。
►可选配高亮度LED 红、绿、蓝反射激发光源,实现Cy2、Cy3、Cy5等多色荧光的拍摄。

应用范围
►印迹膜Chemiluminescent、 ECL、ECL plus、CDP Star、SuperSignal、CSPD、 LumiGlo、Cy2、Cy3、Cy5、FITC、Alexa Dyes、DyLight Dyes、ProQ Diamond、ProQ Emerald 300、ProQEmerald 488、IR Dye 680等。
►核酸检测各种荧光染料,如Ethidium bromide、SYBR Gold、SYBR Green、GelSafe、GelRed、GelGreen、SYBR Safe、GelStar 、Fluorescein、Texas Red、Fluorescein、Oligreen、Picogreen、GelStar标记的DNA/RNA检测。
►蛋白检测考马斯亮蓝胶,银染胶,以及各种染料Coomassie Blue、Copper stain、Zinc stain、Flamingo、Oriole、Silver stain、Coomassie Fluor Orange、SYPRO Ruby、Krypton标记胶/膜/芯片等。
►其他应用各种杂交膜、蛋白转印膜、培养皿菌落计数、酶标板、点杂交、蛋白芯片、TLC板。

技术参数

荧光化学发光凝胶成像系统
型号 JS-M6 JS-M6PH
应用
化学发光
荧光
凝胶成像
系统交互界面
显示屏 / 17英寸显示屏(可选电容式触摸屏)
数据处理系统 / J1900双核2.0GHz/双核四线程
运行内存 / DDR2 SODIMM 4GB
存储和连接
USB / 4个 USB 接口
硬盘驱动器 / 128GB SSD
网络 / WiFi
硬件技术指标
成像面积 紫外:18×18  白光:16×16(特殊规格可定制)
激发光源 透射紫外光(302nm标配;254nm和365nm选配)和透射LED白光板, 双侧反射LED白光灯(冷光,亮度可调)和选配 件:反射红光、绿光和蓝光 LED 模块,NIR(选配)
光源控制 双侧反射LED白光灯(冷光,亮度可调), 透射 LED 白光灯,302nmUV,(254 / 365nm UV选配) RGB LEDs(选配 )NIR(选配)
激发光源 双侧反射LED 白光灯,透射LED 白光灯,302nmUV,(254 / 365nm UV选配) RGB LEDs(选配)NIR(选配)
检测器 科研级高分辨率低照度制冷CCD(芯片Sony ICX695)
图像分辨率 605万像素(2750X2200)
电动镜头 F 0.80电动可预置镜头
光量子效率 CCD芯片光电转换效率,High QE:>80%
像素大小 (H x V) 6.45x6.45μm
冷却系统 Cool
CCD 冷却温度 低于环境温度65℃(绝对温度-45℃,动态可调实时显示CCD 制冷温度)
Binning模式 1x1, 2x2,3x3, 4x4,6x6,8x8高灵敏/高分辨率设置(可依据实际需求进行调整)
滤光片位置 8个位置(6 个用于滤光片,1 个无滤光片用于化学发光。备用1个无滤光片位)
发射滤光片 包括 1 个(标配),7个选配
动态范围 >4.6 个数量级
像素密度(灰度) 16bit(0-65536灰阶
仪器尺寸(长 x 宽 x 高) 长39CM×宽35CM×高59CM
仪器重量 大约32 公斤
运行条件
工作电压 220V/50 Hz(标称)
工作温度 10–28°C(推荐 25°C)
工作湿度(无凝结) <70%
手动功能
手动对焦 可根据样品位置高低和放大缩小手动校准对焦
手动曝光 5种用户定义模式(单张设置时间拍摄,手动marker叠加,叠加拍摄, 多帧拍摄,累积曝光)
手动保存图像格式,图片水平调整 拍摄完成后可以图片水平调整,手动另存为TIF,jpg,bmp文件格式,含原始数据信息(如:曝光时间、拍摄日期、拍摄时间等)
自动功能
实验步骤自动选择 由程序进行控制,会根据特定应用设置图像区域、光源、滤光片、分析和报告
自动对焦 全自动光学对焦,无需手动调整,标配抽屉式5位载物对焦平台,可兼容拍摄各种厚度的样品
图像平场 每次运行时,进行初始化动态反馈式优化校正
自动曝光 4 种用户定义模式(强,中或弱条带)自动marker叠加
图像格式 拍摄完成后自动生成TIF文件格式,并能自定义文件格式,文件格式富含原始数据信息(如:曝光时间、拍摄日期、拍摄时 间等)不可修改,所拍摄的所有图像,采集界面以窗口形式显示,方便查找、浏览

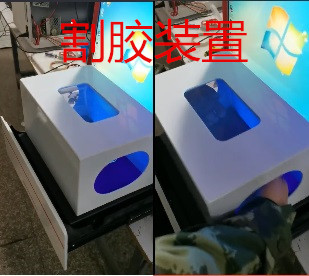

割胶功能 可通过割胶装置两侧的操作孔进行割胶操作,可视角度为90度

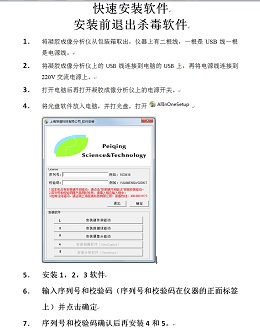

软件 ECL SensiAnsys专业凝胶图像采集分析处理软件, ECL SensiCapture专业凝胶图像采集软件
